Felhalmozott kapacitás - óráról órára

A legnagyobb üzembiztonság érdekében Fendt a szögletes nagy hasábbálázót egy nagyteljesítményű és robusztus főhajtóművel látta el. Ezenkívül az új V-alakú vágórotor 3 soros fogával nagy áteresztőképességet és tökéletes vágási minőséget garantál. Az egyedülálló bálázási rendszer mechanikusan vezérelt előtömörítő kamrával garantálja az egyforma alakú és kőkeményre préselt bálákat - az egyik olyan, mint a másik. A fő kompressziós kamra átveszi a keményre tömörítés feladatát.

Minden bála olyan mint a többi.

Egyenletesen formázott és tömörített

Az egyenletesen tömörített bálák előfeltétele az előtömörítő kamra. Ezt folyamatosan tölti a raffer. A kamra alsó végén lévő érzékelő csappantyúját csak akkor nyomja le, ha az előtömörítő kamra megtelt. Ezzel egyidejűleg a visszatartó ujjak hátrafelé húzódnak, így hozzáférést biztosítanak a fő bálacsatornához.

Garantált nagy áteresztőképesség

Ezután az előtömörített réteget a bálakamrában erősen tömörített bálává préselik. A 47 löket/perc dugattyúsebesség (12130-nál 33 löket) nagy áteresztőképességet és sima futást garantál.

Egyenletes optimális tömörítési sűrűség

Az automatikusan szabályozott bálázási nyomásnak köszönhetően a legváltozatosabb betakarítási körülmények között is garantált az egyenletes bálasűrűség. Ha a dugattyúkarokban uralkodó erő megváltozik, a nyomást a dugattyúhengerekben automatikusan beállítja, hogy a dugattyú következő löketénél a dugattyúkarokban lévő erő megfeleljen az alapjelnek. A vezető beállítja a terhelési karok kívánt terhelését a terminálon és vezet tovább. Ugyanakkor az automata rendszer jelzi, hogy a bálázót a jobb vagy a bal oldali rend mentén kell-e vezetnie ahhoz, hogy egyenletes formájú bálát kapjon.

Nagy áteresztőképesség – egyszerűen gazdaságos

A bálák az egyedülállóan nagy bálázási sűrűségnek köszönhetően magas bálasúlyt eredményeznek. Ezen felül a négyszög alakú bálák ugyanolyan formájúak amelyek könnyen egymásra rakhatók.

További részletek megjelenítése

Előtömörítő kamra

Az előtömörítő kamrát a raffer egyenletesen tölti meg, és az első lépésben előtömöríti.

Raffer

A raffer átveszi az alapanyagszállítást az előtömörítő kamra irányába.

Bálakamra oldalfalak

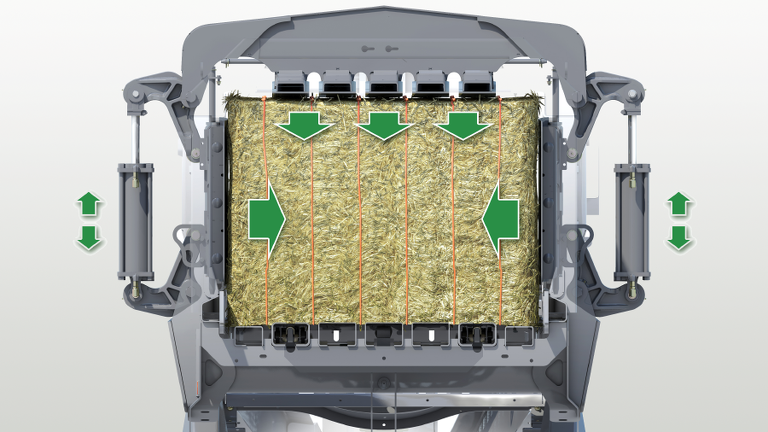

A bálakamra ajtajait a kettős működésű hidraulikus hengerek automatikusan vezérlik a bálacsatornánál.

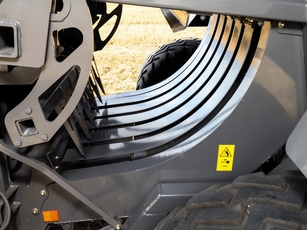

Visszatartó ujj

A visszatartó ujjak megakadályozzák, hogy a takarmány azonnal bejusson a fő bálakamrába.

Érzékelő csappantyú

Amikor az előtömörítő kamrában befejeződött a tömörítés, a nyomás ráterhelődik a csappantyúra, és aktiválódnak a szállító újak.

Bálázó

A bálázó saját belső hidraulikus körrel van felszerelve. A szivattyú ellátja olajjal a bálakamra ajtajait és a keresztáramú ventilátort.

A bálázó saját belső hidraulikus körrel van felszerelve. A szivattyú ellátja olajjal a bálakamra ajtajait és a keresztáramú ventilátort.

A bálakamra ajtajait a kettős működésű hidraulikus hengerek automatikusan vezérlik a bálacsatornánál.

Az előtömörítő kamrát a raffer folyamatosan feltölti. Ha az előtömörítő kamra megtelt, csak akkor indítja el az előtömörítő kamra alján lévő érzékelő csappantyúja a továbbító újjakat. A visszatartó ujjak hátra húzásra kerülnek és hozzáférést biztosítanak a fő bálacsatornához.

You decide, how short you want it

ProCut – és a vágás tökéletes

Az új ProCut szeletelőszerkezet nagy teljesítménnyel vág: az újonnan tervezett szeletelőrotor és a könnyen hozzáférhető késfiók kombinációja precízebbé, gyorsabbá és nagy hatékonyságúvá teszi a bálázást. Az eredmény tökéletes takarmányminőség vagy rövid szalma almozáshoz.

Változtatható vágási hossz

A szalma és siló ideális aprítási hosszához 26 kés (17 kés a 990 esetében) áll rendelkezésre, amelyek 43,5 mm-es aprítási hosszt biztosítanak. Egy gombnyomással feleannyi késsel dolgozhatunk: a Varioterminálban a késcsoport kapcsolót működtethetjük, amely minden második kést hidraulikusan előre-hátra mozgat. Ez 87 mm-es vágási hosszt biztosít. Maga az összes kés volfram-karbiddal edzett, és egyenként cserélhető.

Gyors csere

Ha módosítani szeretné a kések számát vagy kést szeretne cserélni, egyszerűen nyissa ki a késtálcát. Ehhez a késtálcát leengedjük, és a fiókot fogantyúval kihúzzuk. A kettős hidraulikus késvédelem gondoskodik a biztonságról, amely két-két hidraulikus hengeren keresztül a késeket mindkét oldalról rögzíti. Szükség esetén az egyes rotorgyűrűk is lecsavarozhatók és cserélhetők.

A vágószerkezet szíve: a szeletelőrotor

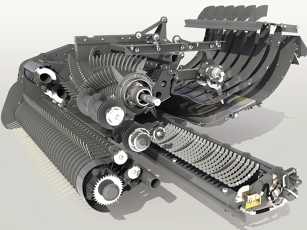

A teljes vágórotor részletes nézete a vágószerkezet mechanizmusával és a V alakú rotorfogakkal.

V-alakú rotorfogai tökéletes vágásra pozícionálják a takarmányt – egyenletes, hatékony vágással és terhelési csúcs nélkül. Az új szeletelőrotor alacsony üzemanyag-fogyasztás mellett növeli a teljesítményt, mert 120 ford./perc fordulatszáma és rotorgyűrűnként 3 rotorujja biztosítja a magas vágási frekvenciát. A rotorfogak karbonnal edzettek, és különösen robusztusak és tartósak.

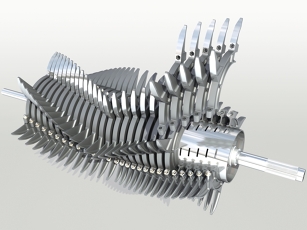

Közelkép egy V alakú vágórotorról csavarozott bordaszegmensekkel ellátott rotorbordákkal.

V-alakú szeletelőrotor csavarozott rotorujjszegmensekkel. A nagy, 120 ford./perc fordulatszám magas vágási frekvenciát biztosít a nagyobb áteresztőképesség és a legjobb vágási minőség érdekében.

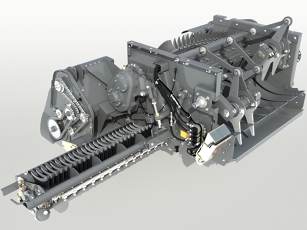

A vágóegység egyszerű karbantartását biztosító, leengedett késtartó fiók megtekintése

A leeresztett késfiók a kések cseréjéhez a gép bal oldalára kihúzható.

A tökéletes kezelési koncepció

A kezelőterminálnak mindenekelőtt egy dolognak kell lennie: felhasználóbarátnak. A teljes működési koncepcióba optimálisan integrálva Fendt szögletes nagybálázóját a Fendt Varioterminálon keresztül kezelheti. Az áttekinthető menü logikus szerkezetet kínál, ezért rendkívül könnyen kezelhető.

Minden ellenőrzés alatt áll a Varioterminálon keresztül.

A Varioterminálban a szokásos módon a vezető a bálázó menüt teljes képernyőn vagy részképernyőként is megjelenítheti. Innen beállíthatja a dugattyú által elérendő terhelés célértékét. A gép ezután automatikusan átveszi a bálakamra ajtóinak irányítását. Opcionálisan elérhető az elektromos bálahossz-állítás. A vezető beállítja a bála kívánt hosszát, és az automata rendszer a bálahossz elérésekor elindítja a kötési folyamatot. Az elektromos beállítás lehetővé teszi a gyors váltást a különböző hosszúságok között, ami különösen érdekes a bérmunkában végzett bálázásnál. A vezető a terminál segítségével többek között beállíthatja a kötözőfej kenési intervallumait, feladatokat hozhat létre, leolvashatja a bálák számát és manuálisan kezelheti a bálakamrát.

Az opcionális felszerelés tartalmazza az elektromos bálamérleget. Valós időben közli a vezetővel, hogy elérte-e a kívánt bálatömeget. Az érintőképernyős Varioterminal 9 az alapkivitelben szállított terminál. Ha nem áll rendelkezésre ISOBUS-képes traktor, vagy ha a sofőr további terminált szeretne, még mindig visszatérhet a Varioterminal 9-hez. Ezen a terminálon is minden funkció elérhető.

Prête à travailler avec l'ISOBUS

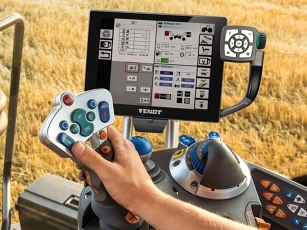

Fendt Varioterminál aktív ISOBUS felhasználói felülettel a traktorban lévő szögletes bálázó vezérléséhez.

Minden Fendt szögletes bálázó alapkivitelben ISOBUS-képes. Ez azt jelenti, hogy a bálázó közvetlenül a Varioterminálon vagy egy ISOBUS-képes traktor terminálján keresztül is kezelhető. Csak csatlakoztat egy kábelt, és máris a megszokott felhasználói felület látható a kabinban lévő monitoron. Traktortól függően a további kezelőegységek a menetkaron keresztül tovább egyszerűsíthetik a gép használatát.

Külön csatlakoztatott Fendt Varioterminal 9 kikapcsolt képernyővel.

A Varioterminal 9 terminál az alapfelszereltség része. Ha a traktor nem ISOBUS-képes, vagy ha a gépkezelő külön terminált szeretne, használhatja a Varioterminal 9-et.

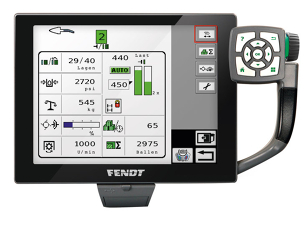

Aktív Varioterminál egyértelmű ISOBUS felhasználói felülettel a négyzetes bálázóval való munkavégzés közben.

Az ISOBUS-képességnek köszönhetően a kezelést a Fendt Varioterminállal is kényelmesen elvégezheti.
