Підбирач який не втрачає нічого.

Підбирач для максимальної продуктивності

досягти лише тоді, коли створення рулону починається з ідеальної системи підбирання та подавання рослинної маси. Якщо говорити про рулонні прес-підбирачі Fendt, то їх продуктивність гарантована високоефективним підбирачем без кулачкових напрямних шириною 2,25 м. Спеціальна геометрія сегментних пластин та ідеальний кут надзвичайно довгих пальців дозволяє усунути потребу в додатковому контролі з боку кулачкових напрямних. Відповідно, підбирач містить меншу кількість зношуваних рухомих частин, працює плавніше та вимагає менше зусиль при обслуговуванні.

Близько до ротора

Завдяки своїй надзвичайно компактній конструкції підбирач розташований поруч з ротором. Це спрощує процес транспортування рослинної маси від підбирача до ротора і оптимізує потік культур. Переваги цього підбирача стають очевидними при роботі з коротким та ламким матеріалом – рослинна маса подається до пресувальної камери набагато делікатніше та ефективніше. Оптимальний потік культури дає вам змогу пресувати один ідеальний рулон за іншим і забезпечувати високу погодинну ефективність вашої роботи.

П’ять пальцевих граблин:
Відсутність розподільних валів та шківів дозволила звільнити додаткове місце. Саме тому підбирач тепер оснащується п’ятьма граблинами пальців. Задля найкращого підбирання рослинної маси відстань між пальцями була зменшена до 64 мм. Це гарантує, що в полі не залишиться жодної непідібраної стеблини. Два бічних подавальних шнеки також встановлюються на заводі.

Підбиральні пальці мають дуже велике значення:
Вони є ключовими компонентами підбирача. Їхній спеціальний робочий кут нахилу дозволяє гарантувати, що верхній шар ґрунту залишиться неушкодженим. Діаметр 5,6 мм забезпечує надзвичайно довгий експлуатаційний ресурс, а пальці є дуже гнучкими при роботі з великими стеблами. Міцне кріплення пальців запобігає відламуванню пальців, оскільки тиск розподіляється рівномірно.

Дана серія в стандартній комплектації оснащується подавальними шнеками з обох боків. Завдяки збільшеному діаметру штока рослинна маса ніколи не закручується навколо шнека, а плавно подається до ротора.

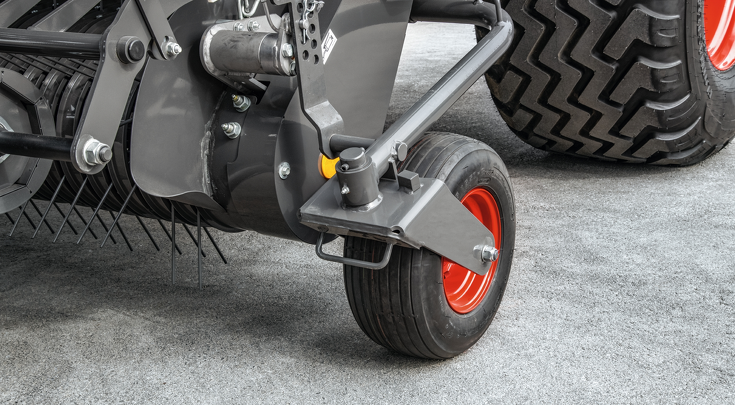

Регульовані копіювальні колеса можна встановити в десять різних положень, завдяки чому досягається гнучкість в регулюванні висоти.

Завдяки малому зазору між підбирачем та ротором рослинна маса транспортується делікатно та надійно. Завдяки V-подібній формі пресувальної камери її наповнення відбувається рівномірно, що в свою чергу дає змогу отримувати бездоганні рулони.

Роликовий притискач забезпечує рівномірний потік рослинної маси. Регульований роликовий притискач дозволяє переміщати ґрати над підбираючим механізмом, що знижує ймовірність забивання та підвищує продуктивність.

Подрібнюйте рослинну масу так, як вам потрібно.

Ідеальні ротори забезпечують високу пропускну здатність

Три моделі рулонних прес-підбирачів Fendt оснащуються чотирма різними роторами, які гарантують, що система точно відповідатиме виконуваній операції. Швидкість ротора складає 134 об/хв. V-подібна конфігурація встановлення подавальних пальців гарантує рівномірне заповнення пресувальної камери. Залежно від класу продуктивності ущільнювальні механізми оснащуються або жорстким дном, або рухомим дном Hydroflex.

Неперевершена гнучкість: XtraCut 13 та XtraCut 17

На рулонних прес-підбирачах Fendt 130 F Xtra використовуються ротори XtraCut 13 або XtraCut 17. Ці двохпальцеві ротори були розроблені задля забезпечення найвищої можливої пропускної здатності та найдовшого можливого експлуатаційного ресурсу. З XtraCut13 ви зможете вирішувати, чи потрібен вам різальний апарат. Ротор XtraCut 17 здатен забезпечити довжину подрібнення 67,5 мм і задіює групи з 0, 8, 9 або 17 ножів. Фальш-ножі, які дають можливість працювати без використання ножів, входять до комплектації всіх прес-підбирачів з різальним апаратом, що дозволяє запобігти втратам через викришування ножів та захистити різальний апарат від зношування.

Якість подрібнення для найвимогливіших виробників: XtraCut 25

В питанні пропускної здатності та якості подрібнення ротор Fendt XtraCut 25 на моделях 130 F Xtra демонструє найкращі результати серед усієї лінійки рулонних прес-підбирачів Fendt. Ротор V-подібної форми с чотирма захоплювальними пальцями на кожному кільці здатен працювати з найбільшими об’ємами скошеної рослинної маси. Він подає до пресувальної камери надзвичайно тонкі шари подрібненої маси довжиною 45 мм, що дозволяє отримати дуже щільні рулони. В цьому випадку Hydroflex також завжди встановлюється на заводі. Гідравлічний механізм дає змогу перемикатися між групами з 0, 12, 13 або 25 ножів.

Бездоганне подрібнення за допомогою найкращих ножів

Моделі Fendt XtraCut оснащуються різальними апаратами з найбільш довговічними ножами на ринку, що забезпечує найкращу можливу якість подрібнення. Гідропневматична система захисту ножів включає два гідроакумулятори з попереднім тиском 40 бар. Це подовжує експлуатаційний ресурс рулонних прес-підбирачів. Якщо ножі перестають повертатися в робоче положення, наприклад, через бруд, то тимчасово можна застосувати тиск у 180 бар. Складна робота з прочищення прорізів між ножами вручну змінюється на просте натискання кнопки на панелі керування.

Працюючи зі швидкістю 134 об/хв, ротор XtraCut 17 здатен забезпечити потенційну довжину різання 67 або 135 мм.

Завдяки довжині різання 45 або 90 мм ротор XtraCut 25 забезпечує найвищу пропускну здатність та створює тонкі шари.

Подавальний ротор може оснащуватись або нерухомим дном різального механізму, або рухомим дном Hydroflex.

130 F Xtra – флагманська модель лінійки – оснащується ножовими групами з 0, 12, 13 та 25 ножів, які приводяться в дію гідроприводом.

Стабільне та плавне подавання з HydroflexControl.

Підпружинене, з функцією опускання

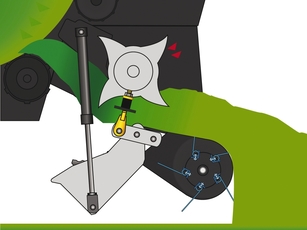

Перший компонент – це постійна підвіска дна різального апарата, відома як «Flex». Пружина використовується для того, щоб акуратно опускати або піднімати дно різального апарата. Це гарантує, що поточна пропускна здатність різального апарата буде відповідати коливанням обсягів надходження рослинної маси. Другим компонентом системи є «Hydro». Цей компонент включає два гідроциліндри, які дозволяють гідравлічно опускати дно з кабіни одним натисканням кнопки, щоб усунути забивання або змінити групу ножів. HydroflexControl дозволяє вам тривалий час працювати без зупинок з незмінно високою пропускною здатністю.

Створення рулонів без жодних зупинок:

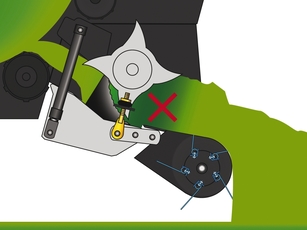

Навіть при роботі у складних умовах блокування практично виключені завдяки бездоганному механізму подавання. Якщо потік культури суттєво збільшується, то автоматично регульоване дно різального механізму, яким оснащуються рулонні прес-підбирачі Fendt, запобігає блокуванням шляхом опускання та збільшення каналу подачі. Ефективна протиблокувальна система забезпечує безпроблемне та швидке ущільнення культури і високу продуктивність щодня.

Дві частини, неперевершений комфорт:
Аби рулонний прес-підбирач міг демонструвати свою найвищу продуктивність впродовж цілого дня, забивання слід усувати до того, як вони виникнуть. На рулонних прес-підбирачах Fendt це гарантує система HydroflexControl. 80% всіх забивань ефективно усуваються завдяки взаємодії між двома компонентами, що забезпечує максимальну пропускну здатність впродовж дня.

Система скидання навантаження FlexControl надійно запобігає забиванням.

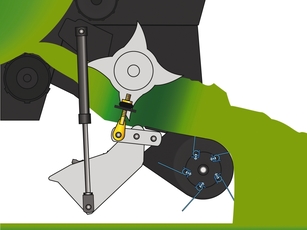

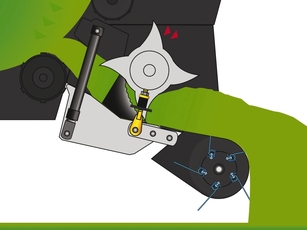

Пружинний амортизатор Flexcontrol поглинає ударні навантаження від передньої секції різального апарата і таким чином запобігає блокуванню.

У випадку забивання різального апарату його дно в задній частині можна опустити на 500 мм.

Трансмісія, яка приводить все в рух.

Продумана будова

З правого боку рулонних прес-підбирачів Fendt знаходиться привід ротора, який містить дворядний ланцюг. Привід 18 вальців PowerGrip розташований з лівого боку. Привід камери здійснюється двома ланцюгами. Таким чином, лише кожен другий валець приводиться в дію ланцюгом, завдяки чому менше зусилля докладається до окремих компонентів, що в свою чергу знижує тертя та зношення. Ці ланцюги виготовляються компанією Tsubaki і відрізняються найвищою якістю та довговічністю. Зірочка обгінної муфти ланцюгової передачі гарантує безпеку: Якщо вал трансмісії раптово зупиняється або ротор блокується через забивання, обгінна муфта забезпечує поступове сповільнення обертання рулону. Це гарантує надійний захист привідних механізмів від пошкоджень, спричинених високими ударними навантаженнями.

Надзвичайно просте обслуговування:

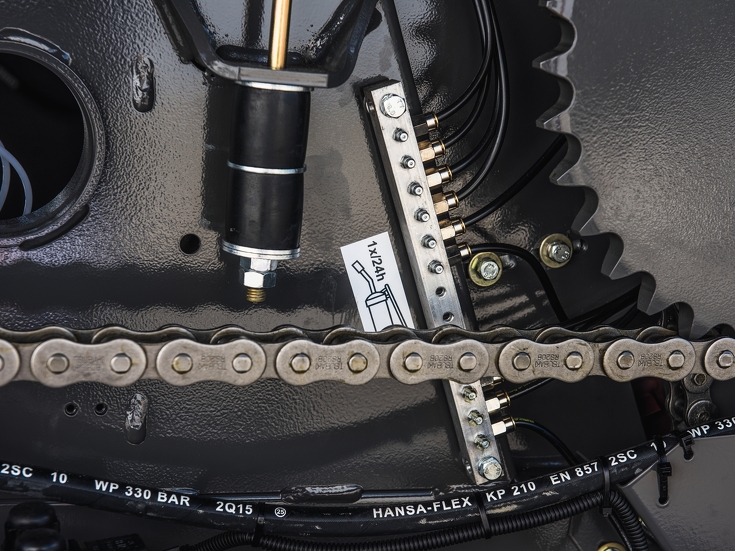

Рулонні прес-підбирачі Fendt вимагають дуже мало часу на обслуговування. Легкі відкидні кришки дозволяють без зусиль дістатися до точок обслуговування. Автоматична система змащення стрічок – яка приводиться в дію формувальними вальцями – завжди надійно дозує потрібну кількість мастила на стрічки. Це подовжує експлуатаційний ресурс та забезпечує плавну роботу. Підшипники вальців PowerGrip швидко та просто змащуються через центральну прес- маслянку. Не марнуйте часу на пошук точок змащення.

Більше потужності з Power Split:
Всі моделі оснащуються коробкою передач Power Split. Коробка передач Power Split оснащується роздатним приводом, який ідеально розділює передачу потужності між ротором та приводом пресувальної камери. До того ж, швидкість ВВП для приведення прес-підбирача в дію становить всього 540 об/хв. На моделях без різального апарата безпеку гарантує запобіжна муфта зі зрізним штифтом 1650 Нм. На моделях з різальним апаратом кулачковий механізм та обгінна муфта 1950 Нм також захищають трансмісію.

Mosaic

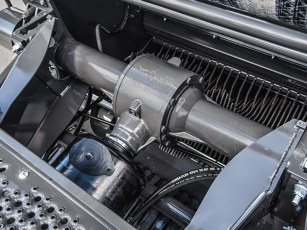

Коробка передач Power Split працює при швидкості ВВП 540 об/хв.

  • Mosaic

    Коробка передач Power Split працює при швидкості ВВП 540 об/хв.

  • Mosaic

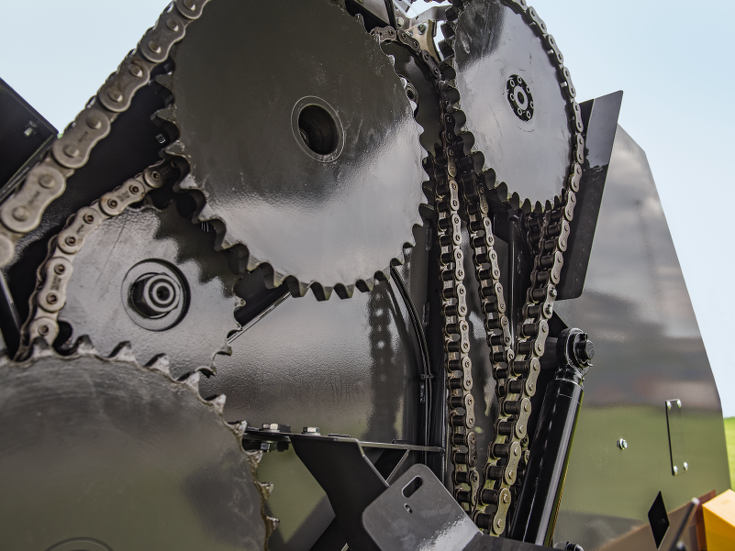

    Привід пресувальної камери розділений і задіюється двома ланцюгами.

  • Mosaic

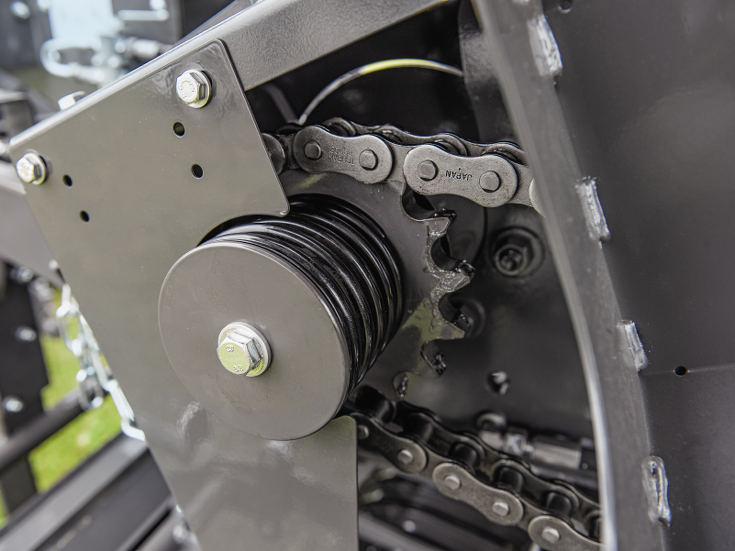

    Зірочка обгінної муфти забезпечує захист трансмісії від пошкоджень у випадку блокування ротора.

  • Mosaic

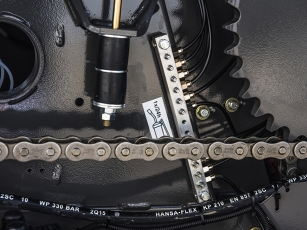

    В рулонних прес-підбирачах Fendt використовуються лише ланцюги Tsubaki.

  • Mosaic

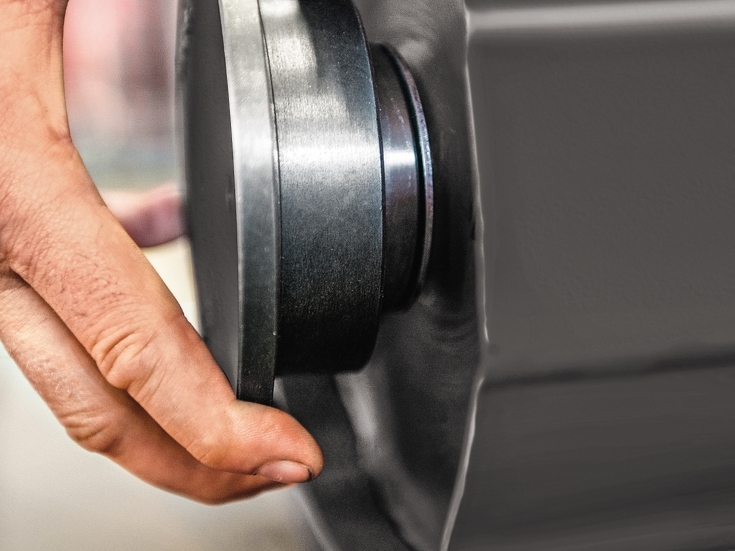

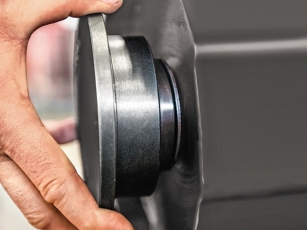

    50 мм підшипники на вальцях розроблені для надзвичайно високих навантажень.

18 вальців PowerGrip можуть оснащуватися змащуваними 50 мм обоймами.
