Постоянная плотность рулонов достигается благодаря повышению давления.
Прессовальная камера и ремень являются основополагающими элементами этого процесса
Чтобы обеспечить вращение рулона в любых условиях, все рулонные пресс-подборщики Fendt с прессовальной камерой переменного объема оснащены трансмиссией Additional Drive System, ADS. Четыре бесшовных ремня и верхний приводной валец надежно приводятся в действие другим приводным валом, расположенным прямо под ними. Широкий угол охвата также обеспечивает интенсивное трение между ремнем и валом и предотвращает проскальзывание.
CPS обеспечивает постоянное давление

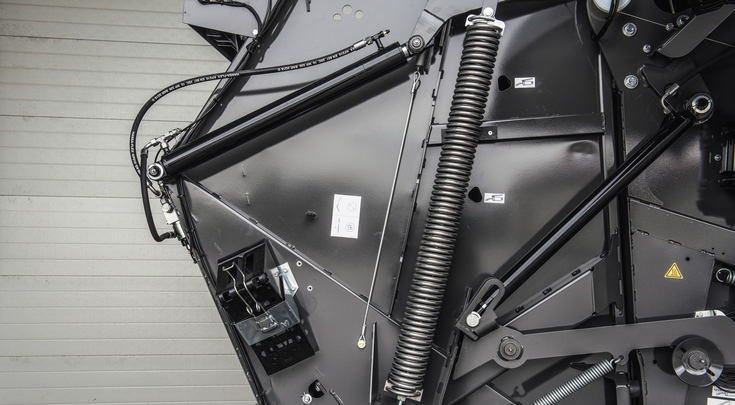

Для достижения наилучших результатов необходимо должным образом контролировать плотность рулонов. Поэтому все рулонные пресс- подборщики Fendt с прессовальной камерой переменного объема оснащаются системой контроля давления Constant Pressure System (CPS). По мере увеличении диаметра рулона эта система повышает давление для сохранения неизменной плотности рулона на протяжении всего процесса формирования. Стабильная лотность рулона достигается за счет баланса между механическими и гидравлическими компонентами. Сначала натяжение ремней, создаваемое большими пружинами, запускает формирование идеального рулона с помощью высокой начальной скорости вращения и интенсивного уплотнения внутренних слоев. По мере увеличения рулонов задача натяжения ремней переходит к гидравлической системе. Два цилиндра, подключенные к замкнутой гидросистеме, пропорционально увеличивают натяжение ремней по мере увеличения рулонов, чтобы поддерживать заданную плотность. Таким образом, внешние слои остаются идеально уплотненными.
Очень крепкие ремни
Четыре бесшовных резиновых и синтетических ремня обеспечивают оптимальный контакт с растительной массой и за счет своего исключительного сцепления постоянно сжимают рулоны с большой силой. Два специальных промежуточных слоя из синтетической ткани означают, что эти ремни могут выдерживать высокие нагрузки на растяжение. Эти промежуточные слои производятся отдельно и имеют большой запас по длине. Это позволяет избежать любых проблемных стыков.

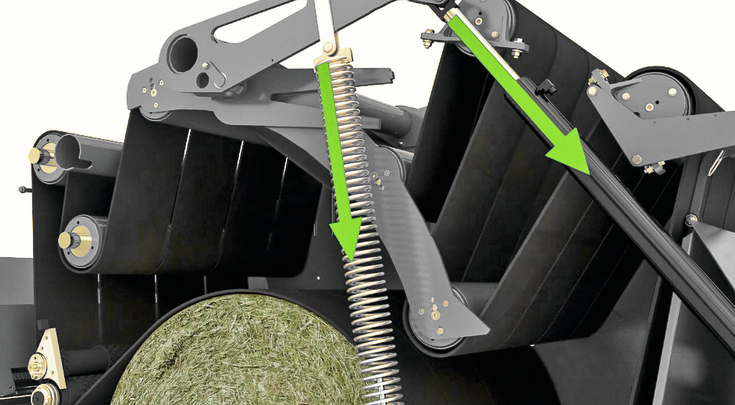

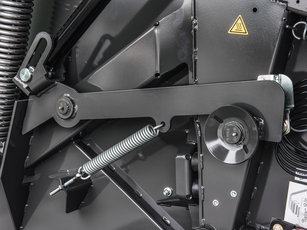

В начале процесса формирования рулона давление на ремни передается с помощью мощных пружин.
Благодаря умной подвеске заднего борта с качающимся рычагом борт опускается по мере увеличения рулона.

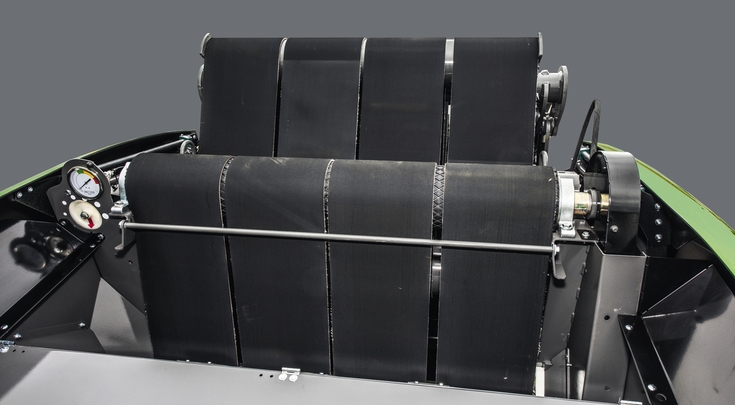

Четыре симметрично расположенных бесшовных ремня формируют рулоны. Привод задействуется двумя приводными вальцами, которые передают именно то усилие, которое необходимо.
Два передних несущих вальца одновременно приводят ремень в действие. Такой двойной охват вальцов означает, что система может надежно вращать любые типы рулонов.

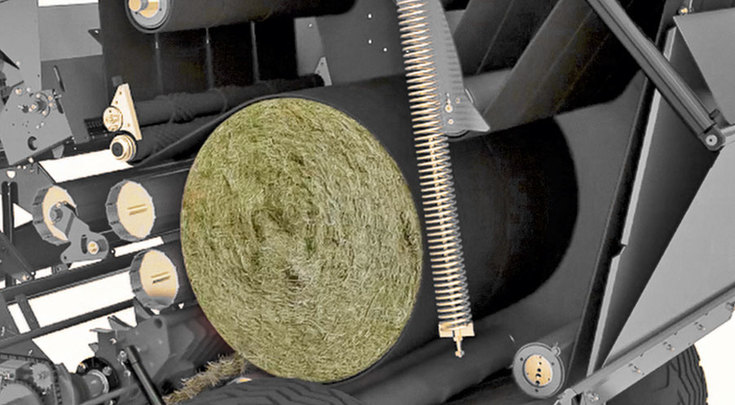

Малая камера начального формирования обеспечивает надежное и своевременное начальное вращение сердцевины рулона. Это создает предпосылки для формирования идеальных рулонов.
Наша прессовальная камера: Идеальные рулоны, каждый раз.
Под надежным контролем
Секрет идеально уплотненных и равномерных рулонов, сформированных пресс-подборщиками Fendt, заключается в конструкции заднего борта. Он чрезвычайно устойчив и прочен, поскольку должен выдерживать невероятно высокие нагрузки. Патентованная гибкая подвеска
Движение заднего борта
Задний борт рулонного пресс-подборщика Fendt обеспечивает идеальное уплотнение в течение всего процесса формирования рулонов. В начале формирования каждого рулона задний борт находится в верхнем положении, в то время как в камере формируется плотная сердцевина рулона. По мере того как диаметр увеличивается, задний борт механически опускается вниз. Задний борт смещается таким образом, чтобы подвинуть рулон к задней части. Это уменьшает давление на секцию подачи. Это позволяет поддерживать высокую пропускную способность при идеальном качестве рулонов. Равномерное распределение давления также снижает износ компонентов.
Лучшее запирание для лучших рулонов
Все рулонные пресс-подборщики Fendt оснащаются прессовальной камерой с механическим запорным устройством. Надежная запорная задвижка предотвращает открывание заднего борта наружу, что позволяет каждый раз создавать плотные и оптимально сформированные рулоны. Постоянная плотность рулонов обеспечивается благодаря системе постоянного давления Constant Pressure System. Она состоит из гидравлической системы, включающей натяжной рычаг подающего устройства и две сдвоенные натяжные пружины. Рабочий терминал – это прекрасный способ задать плотность рулона прямо из кабины.
Надежный контроль для сведения простоев к минимуму

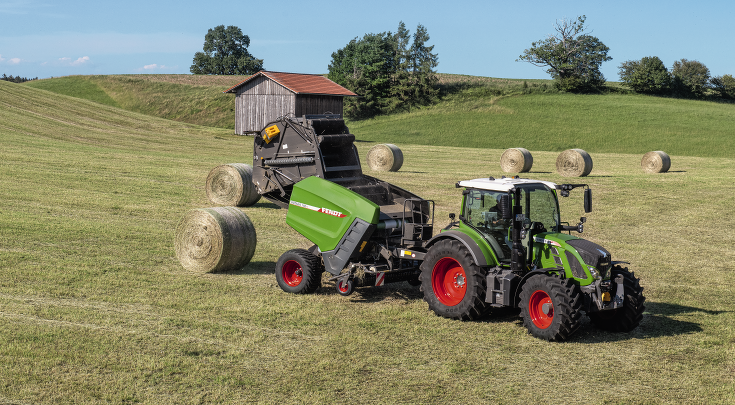

Два надежных цилиндра используются для открывания и закрывания заднего борта прессовальной камеры. Все, что вам нужно, – это блок управления одностороннего действия. Все это обеспечивает очень быструю выгрузку рулонов, а трактор Fendt Vario позволит вам плавно набрать рабочую скорость в течение считанных секунд. Тракторы и рулонные пресс- подборщики Fendt образуют идеальную команду.
Механический замок задней стенки обеспечивает для системы пресс-подборщика с прессовальной камерой переменного объема постоянное давление, необходимое для формирования рулонов заданного диаметра.

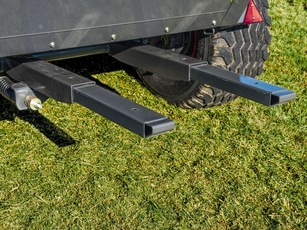

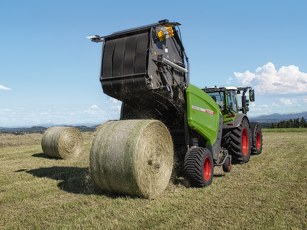

Телескопическая рампа для рулонов, которую можно регулировать без использования инструментов, обеспечивает рулону нужный импульс и предотвращает столкновение задней стенки с рампой.

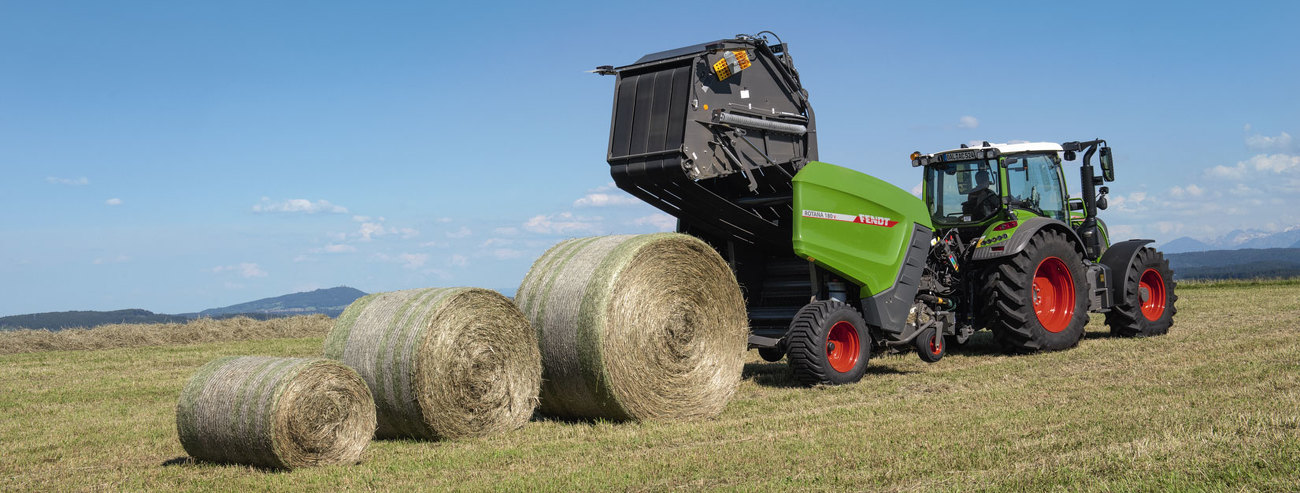

Быстрое выталкивание рулонов, очень короткие промежутки простоев: Обмотка сеткой, оптимизированное управление выталкивателем рулонов, а также бесступенчатая коробка передач Vario на тракторах Fendt выведут вашу работу на новый уровень.

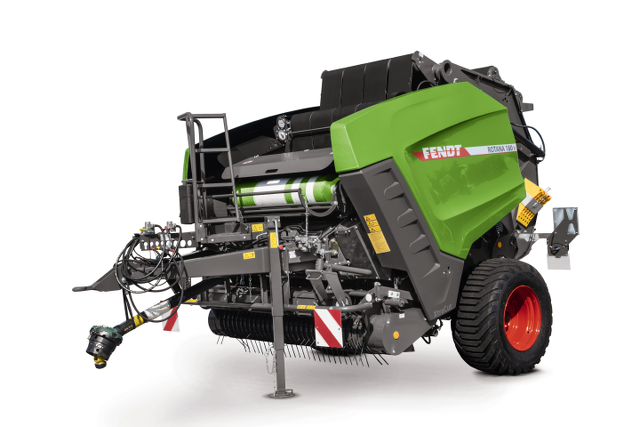

Fendt Rotana с прессовальной камерой переменного объема - дополнительная информация
