Подборщик, не теряющий ни единого стебля.

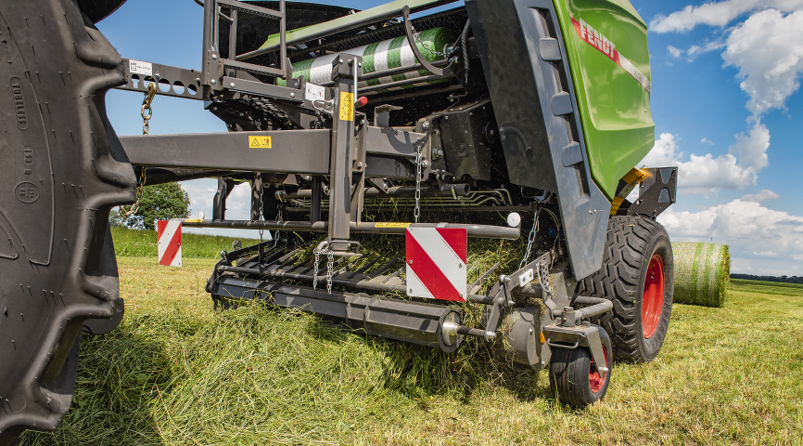

Подборщик для максимальной производительности

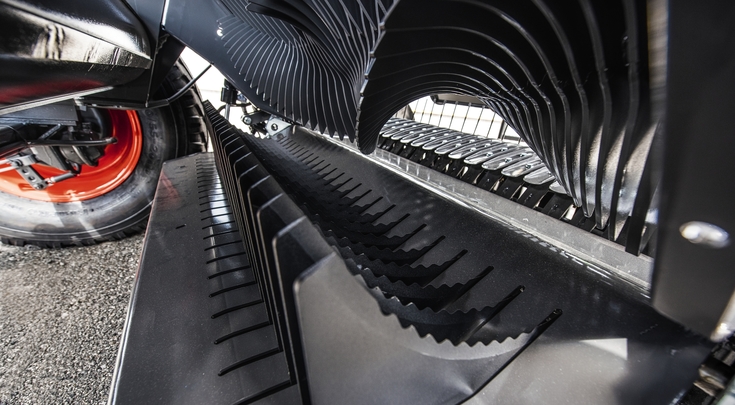

Наивысшей возможной производительности можно достичь только тогда, когда создание рулона начинается с идеальной системы подбора и подачи растительной массы. Если говорить о рулонных пресс-подборщиках Fendt, то их производительность гарантирована высокоэффективным подборщиком без кулачковых направляющих шириной 2,25 м. Специальная геометрия сегментных пластин и идеальный угол чрезвычайно длинных пальцев позволяет устранить потребность во вспомогательном действии кулачковых направляющих. Соответственно, подборщик содержит меньшее количество изнашиваемых движущихся частей, работает плавно и требует меньше усилий при обслуживании.

Близко к ротору

Благодаря своей чрезвычайно компактной конструкции подборщик расположен рядом с ротором. Это упрощает процесс транспортировки растительной массы от подборщика к ротору и оптимизирует поток культуры. Преимущества этого подборщика становятся очевидными при работе с коротким и ломким материалом – растительная масса подается в прессовальную камеры гораздо деликатнее и эффективнее. Оптимальный поток культуры дает вам возможность прессовать один идеальный рулон за другим и обеспечивать высокую почасовую эффективность вашей работы.

Пять рядов пальцев:
Отсутствие распределительных валов и шкивов позволило освободить дополнительное место. Именно поэтому подборщик теперь оснащается пятью рядами пальцев. Для лучшего подбора растительной массы расстояние между пальцами было уменьшено до 64 мм. Это гарантирует, что в поле не останется ни одного неподобранного стебля. Два боковых подающих шнека также устанавливаются на заводе.

Пальцы подборщика имеют очень большое значение:
Они являются ключевыми компонентами подборщика. Их специальный рабочий угол наклона позволяет гарантировать, что верхний слой почвы останется невредимым. Диаметр 5,6 мм обеспечивает чрезвычайно длительный эксплуатационный ресурс, а пальцы являются очень гибкими при работе с крупными стеблями. Прочное крепление пальцев предотвращает выламывание пальцев, поскольку давление распределяется равномерно.

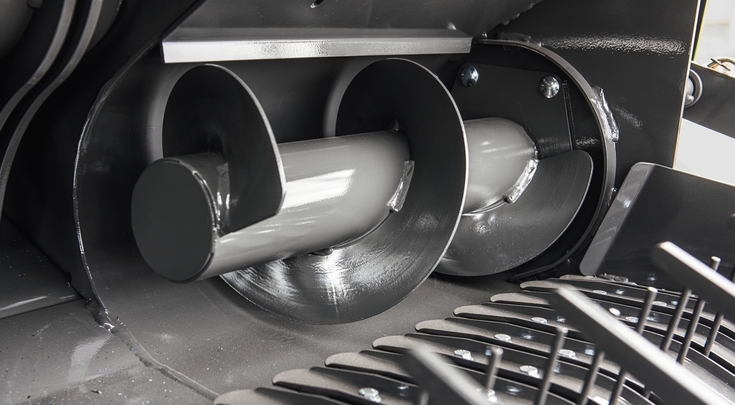

Данная серия в стандартной комплектации оснащается подающими шнеками с обеих сторон. Благодаря увеличенному диаметру штока растительная масса никогда не закручивается вокруг шнека, а плавно подается в ротор.

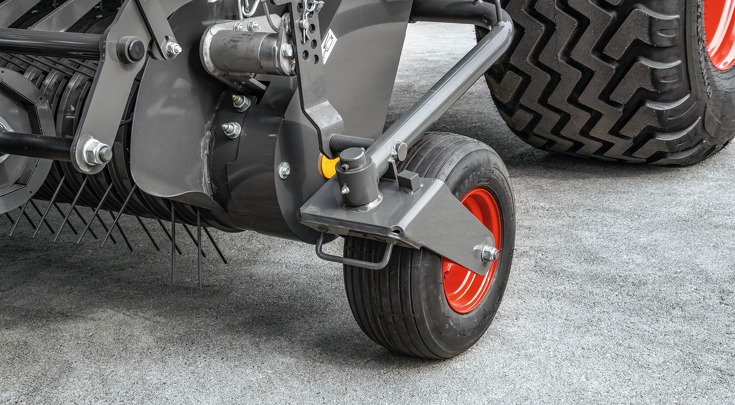

Регулируемые копирующие колеса можно установить в десять различных положений, благодаря чему достигается гибкость в регулировке высоты.

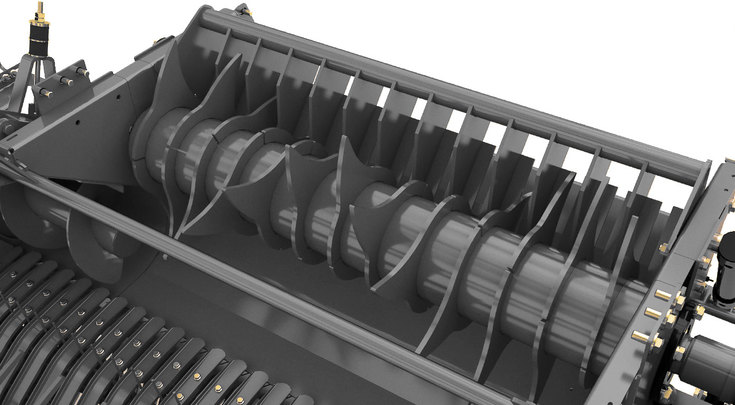

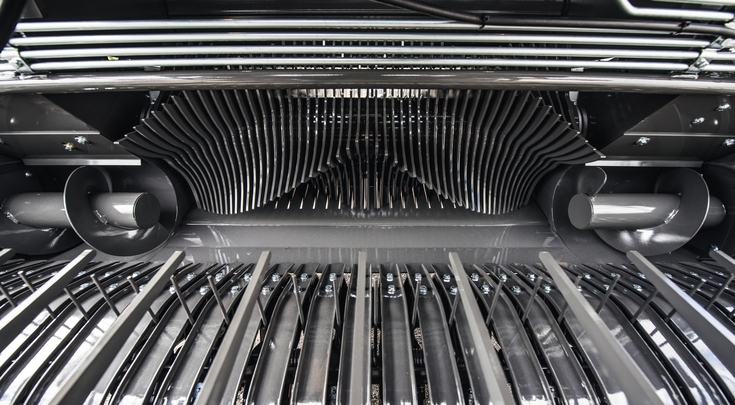

Благодаря малому зазору между подборщиком и ротором растительная масса транспортируется деликатно и надежно. Благодаря V-образной форме ротора заполнение прессовальной камеры происходит равномерно, что в свою очередь позволяет получать безупречные рулоны.

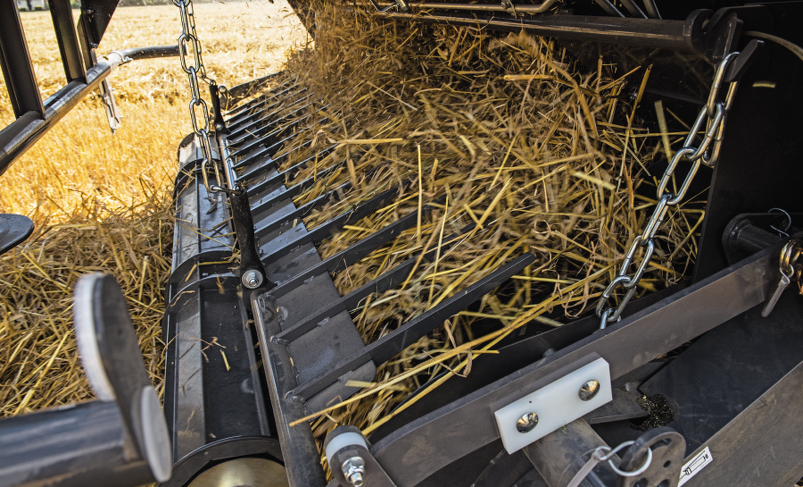

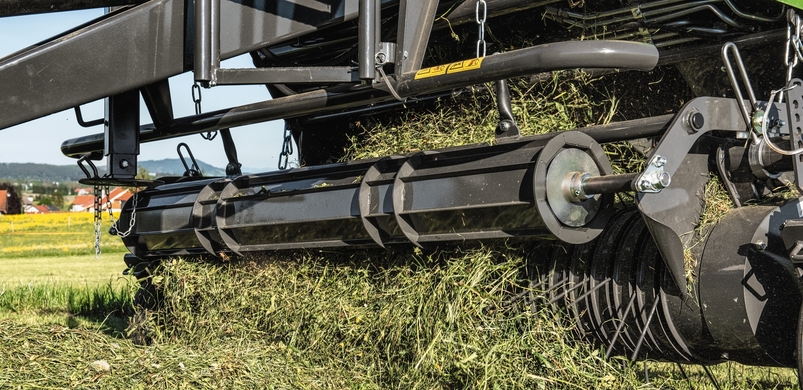

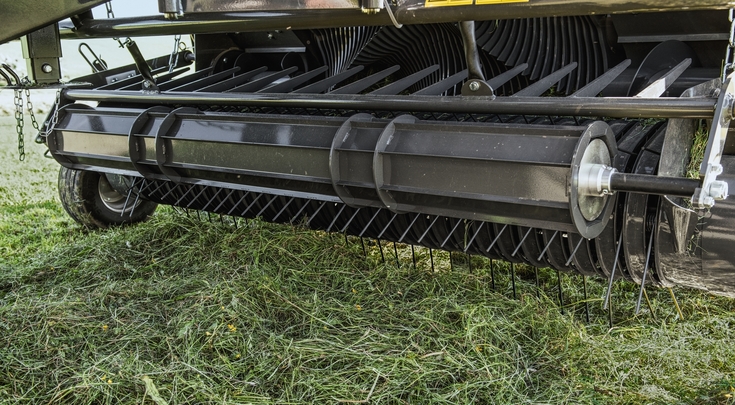

Роликовый прижим обеспечивает равномерный поток растительной массы. Регулируемый прижимной ролик обеспечивает равномерный подбор валка, снижает риск засорения и повышает производительность.

Измельчайте растительную массу так, как вам нужно.

Идеальные роторы обеспечивают высокую пропускную способность

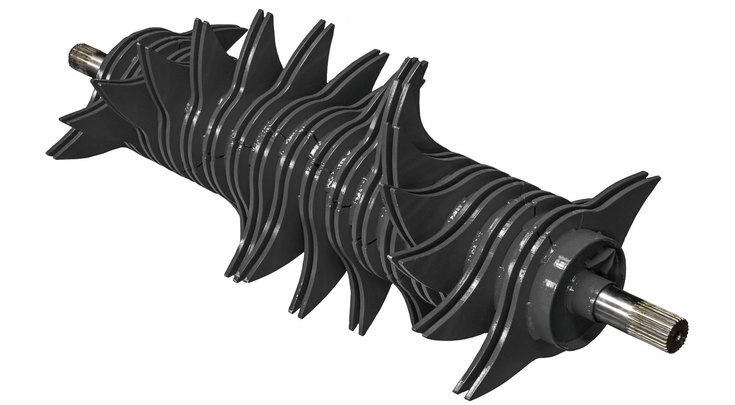

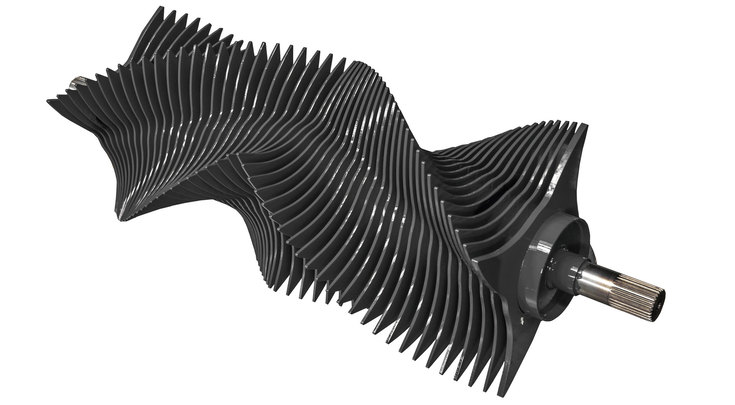

Три модели рулонных пресс-подборщиков Fendt оснащаются четырьмя различными роторами, которые гарантируют, что система точно соответствует выполняемой операции. Скорость ротора составляет 134 об/мин. V-образная конфигурация установки подающих пальцев гарантирует равномерное заполнение прессовальной камеры. В зависимости от модификации уплотнительные механизмы оснащаются или неподвижным днищем, или опускаемым днищем Hydroflex.

Непревзойденная гибкость: XtraCut 13 и XtraCut 17

На рулонных пресс-подборщиках Fendt 130 F Xtra используются роторы XtraCut 13 или XtraCut 17. Эти двухпальцевые роторы были разработаны для обеспечения наивысшей возможной пропускной способности и максимально длительного эксплуатационного ресурса. С XtraCut13 вы сможете решать, нужен ли вам режущий аппарат. Ротор XtraCut 17 способен обеспечить длину измельчения 67,5 мм и задействует группы по 0, 8, 9 или 17 ножей. Фальш-ножи, которые дают возможность работать без использования настоящих ножей, входят в комплектацию всех пресс-подборщиков с режущим аппаратом, что позволяет предотвратить потери массы и защитить режущий аппарат от износа.

Качество измельчения для самых требовательных производителей: XtraCut 25:
В вопросе пропускной способности и качества измельчения ротор Fendt XtraCut 25 на 130 F Xtra демонстрирует лучшие результаты среди всей линейки рулонных пресс-подборщиков Fendt: Ротор V-образной формы с четырьмя захватными пальцами на каждом кольце способен работать с наибольшими объемами скошенной растительной массы. Он подает в прессовальную камеру чрезвычайно тонкие слои измельченной массы длиной 45 мм, что позволяет получить максимально плотные рулоны. В этом случае Hydroflex также всегда устанавливается на заводе. Гидравлический механизм позволяет переключаться между группами из 0, 12, 13 или 25 ножей.

Безупречное измельчение при помощи лучших ножей:
Модели Fendt XtraCut оснащаются режущими аппаратами с самыми долговечными ножами на рынке, что обеспечивает наилучшее возможное качество измельчения. Гидропневматическая система защиты ножей включает два гидроаккумулятора с предварительным давлением 40 бар. Это увеличивает эксплуатационный ресурс рулонных пресс-подборщиков. Если ножи перестают возвращаться в рабочее положение, например, из-за загрязнения, то их можно очистить кратковременной подачей давления 180 бар. Сложная работа по прочистке зазоров между ножами вручную уступила место простому нажатию кнопки на панели управления.

Работая со скоростью 134 об/мин, ротор XtraCut 17 способен обеспечить потенциальную длину резки 67 или 135 мм.

Благодаря длине резки 45 или 90 мм ротор XtraCut 25 обеспечивает самую высокую пропускную способность и создает тонкие слои.

Подающий ротор может оснащаться или неподвижным днищем режущего механизма, или подвижным днищем Hydroflex.

130 F Xtra – флагманская модель линейки – оснащается ножевыми группами с 0, 12, 13 и 25 ножами, которые приводятся в действие гидроприводом.

Стабильная и плавная подача материала с HydroflexControl.

Подпружиненное, с функцией опускания

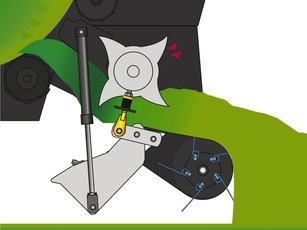

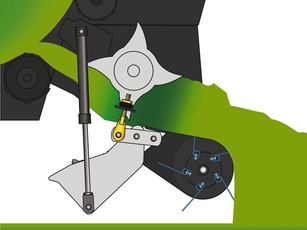

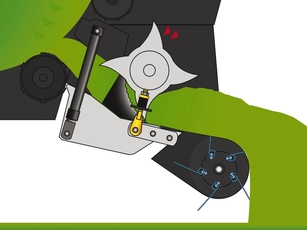

Первый компонент – это постоянная подвеска днища режущего аппарата, известная как «Flex». Пружина используется для того, чтобы аккуратно опускать или поднимать днище режущего аппарата. Это гарантирует, что текущая пропускная способность режущего аппарата будет отвечать колебаниям объемов поступления растительной массы. Вторым компонентом системы является «Hydro». Этот компонент включает два гидроцилиндра, которые позволяют гидравлически опускать днище из кабины одним нажатием кнопки, чтобы устранить забивание или изменить группу ножей. HydroflexControl позволяет длительное время работать без остановок с неизменно высокой пропускной способностью.

Формирование рулонов без лишних остановок:
Даже при работе в сложных условиях забивания практически исключены благодаря безупречному механизму подачи растительной массы. Если поток массы существенно увеличивается, то автоматически регулируемое днище режущего механизма, которым оснащаются рулонные пресс-подборщики Fendt, предотвращает забивание путем опускания и расширения канала подачи. Эффективный механизм, противодействующий забиваниям, обеспечивает беспроблемное и быстрое уплотнение растительной массы и высокую производительность каждый день.

Два компонента, непревзойденный комфорт:
Чтобы рулонный пресс-подборщик мог демонстрировать свою высочайшую производительность в течение целого дня, забивания следует устранять до того, как они возникнут. На рулонных пресс-подборщиках Fendt это гарантирует система HydroflexControl. 80% забиваний эффективно устраняется благодаря взаимодействию между двумя компонентами, что обеспечивает максимальную пропускную способность в течение дня.

Система сброса нагрузки FlexControl надежно предотвращает забивания.

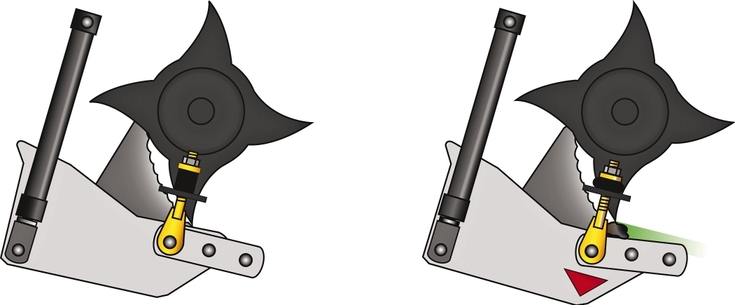

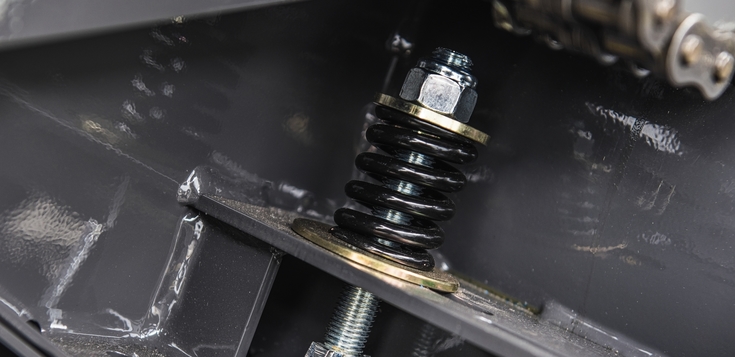

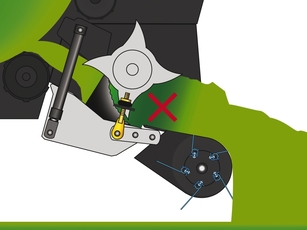

Пружинный амортизатор Flexcontrol поглощает ударные нагрузки от передней секции режущего аппарата и таким образом предотвращает блокировку.

В случае забивания режущего аппарата его днище в задней части можно опустить на 500 мм.

Трансмиссия, которая приводит все в движение.

Продуманная конструкция

С правой стороны рулонных пресс-подборщиков Fendt находится привод ротора, включающий двухрядную цепь. Привод 18 вальцов PowerGrip расположен с левой стороны. Привод камеры осуществляется двумя цепями. Таким образом, только каждый второй валец приводится в действие цепью, благодаря чему к отдельным компонентам прилагается меньшее усилие, что в свою очередь снижает трение и износ. Эти цепи изготавливаются компанией Tsubaki и отличаются высоким качеством и долговечностью. Звездочка свободного хода цепной передачи гарантирует безопасность: Если вал трансмиссии внезапно останавливается или ротор блокируется по причине забивания, обгонная муфта обеспечивает постепенное замедление вращения рулона. Это гарантирует надежную защиту приводных механизмов от повреждений, вызванных ударными нагрузками.

Очень простое обслуживание:

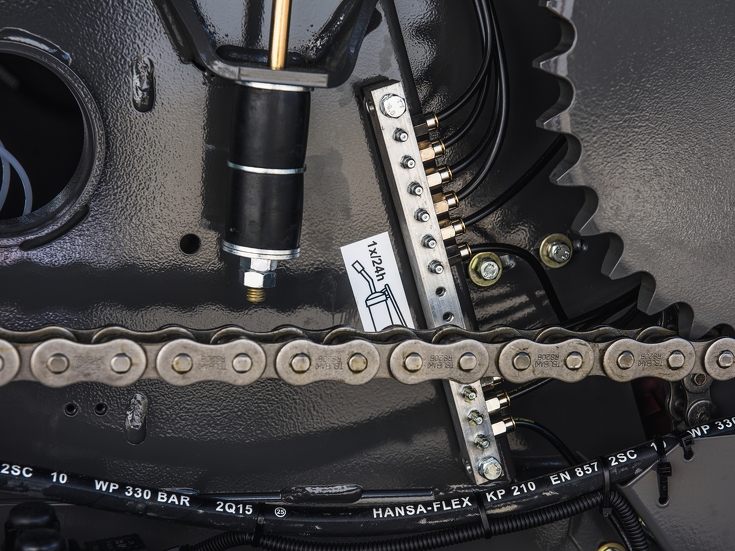

Рулонные пресс-подборщики Fendt требуют очень мало времени на обслуживание. Легкие откидные боковины позволяют без труда добраться до точек обслуживания. Автоматическая система смазки, которая приводится в действие формовочными вальцами, всегда надежно дозирует необходимое количество масла. Это удлиняет эксплуатационный ресурс и обеспечивает плавную работу. Подшипники вальцов PowerGrip быстро и просто смазываются через центральную пресс-масленку. Не тратьте время на поиск точек смазки.

Больше мощности с Power Split:

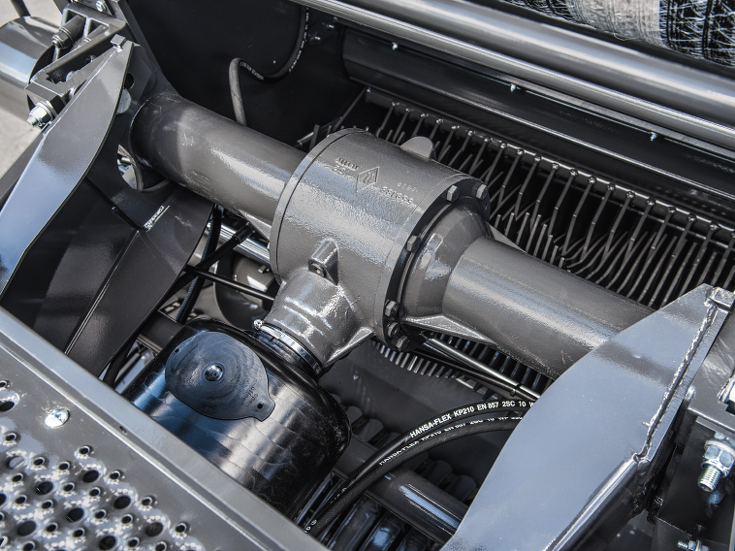

Все модели оснащаются коробкой передач Power Split. Коробка передач Power Split оснащается раздаточным приводом, который идеально разделяет передачу мощности между ротором и приводом прессовальной камеры. К тому же, скорость ВОМ для приведения пресс-подборщика в действие составляет всего 540 об/мин. На моделях с неподвижным днищем режущего аппарата муфта со срезным штифтом 1650 Нм гарантирует безопасность. На моделях с режущим аппаратом трансмиссию также защищают кулачковый механизм и обгонная муфта 1950 Нм.

Mosaic

Коробка передач Power Split работает при скорости ВОМ 540 об/мин.

  • Mosaic

    Коробка передач Power Split работает при скорости ВОМ 540 об/мин.

  • Mosaic

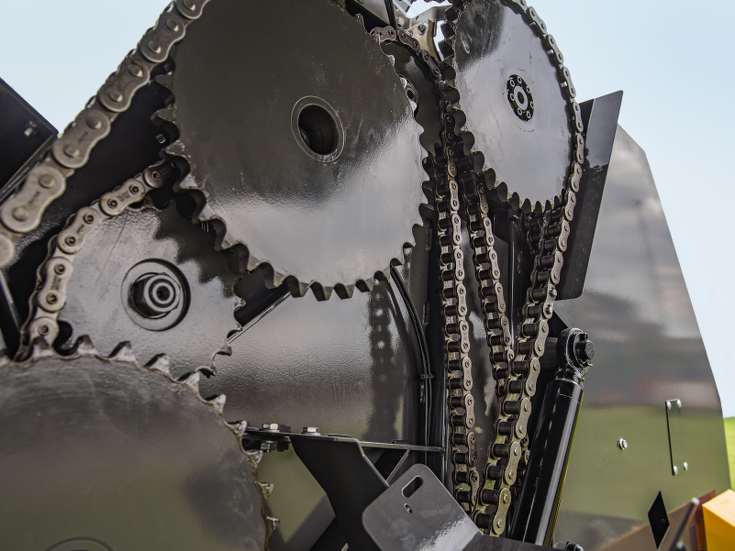

    Привод прессовальной камеры раздельный и задействуется двумя цепями.

  • Mosaic

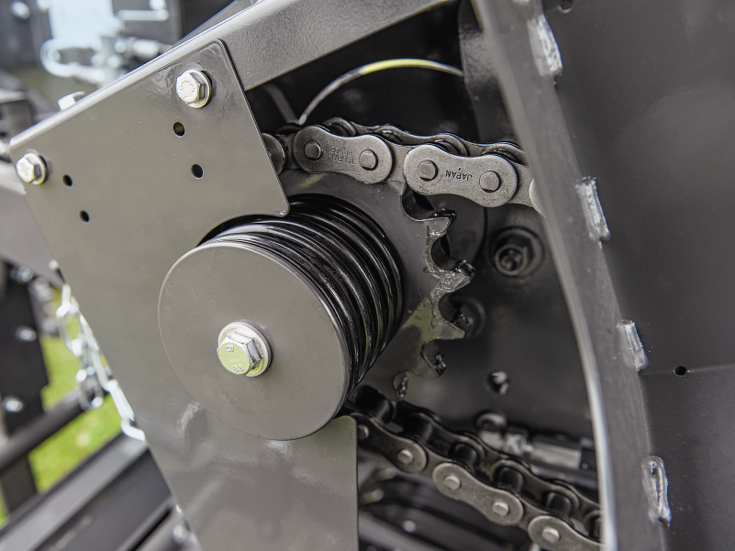

    Звездочка свободного хода обеспечивает защиту трансмиссии от повреждений в случае блокировки ротора.

  • Mosaic

    В рулонных пресс-подборщиках Fendt используются только цепи Tsubaki.

  • Mosaic

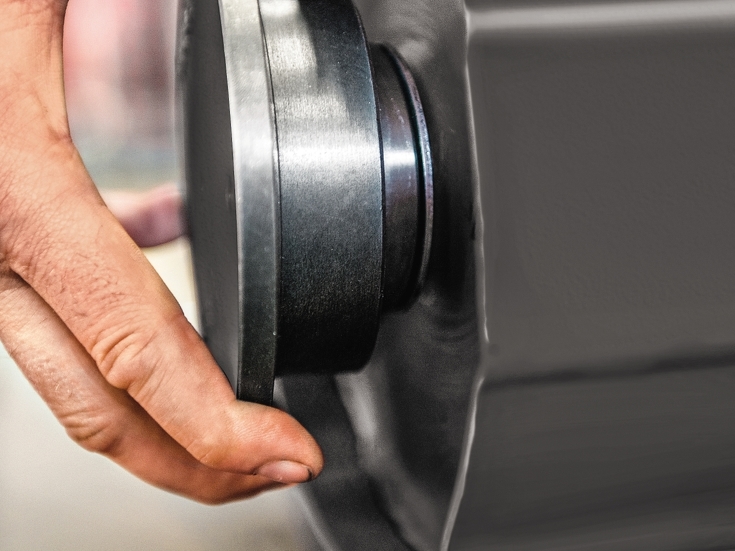

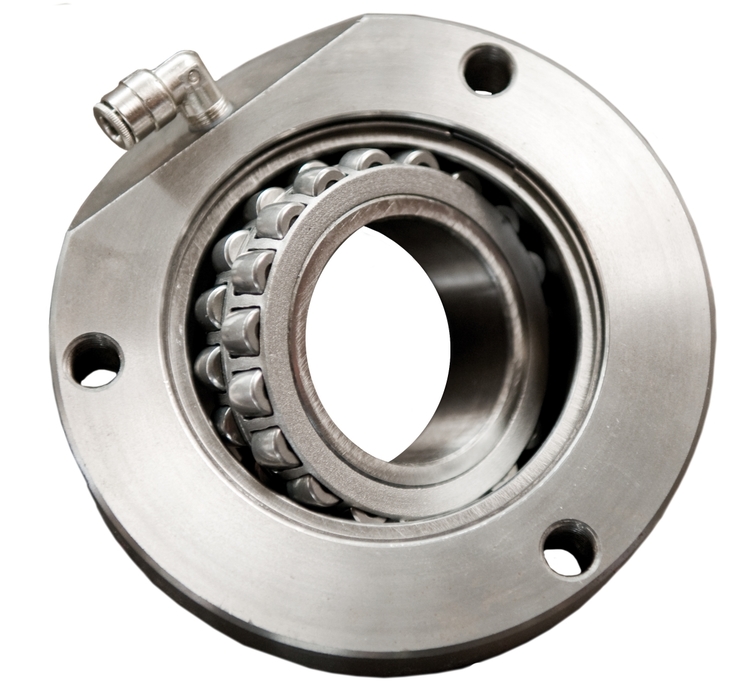

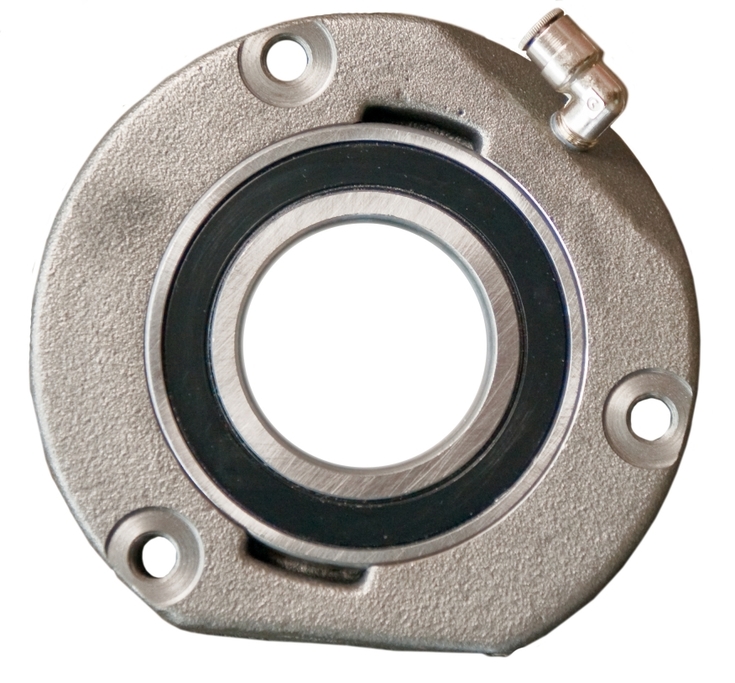

    50 мм подшипники на вальцах разработаны для очень высоких нагрузок.

18 вальцов PowerGrip могут оснащаться смазываемыми 50 мм обоймами.
