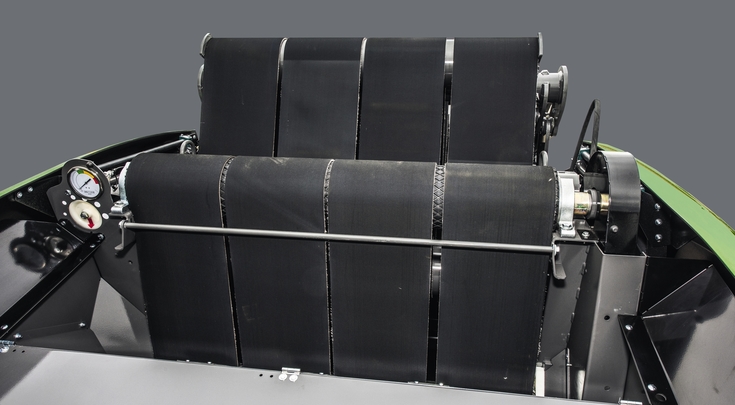

Norint garantuoti, kad ritinius bus galima vynioti esant įvairioms sąlygoms, visuose kintamo tūrio Fendt presuose įrengta papildomos pavaros sistema (ADS, angl. „Additional Drive System“). Keturis ištisinius diržus ir viršutinį varomąjį ritinį patikimai varo kitas tiesiai po jais esantis ritinys. Dėl didelio gaubimo kampo atsiranda stipri trintis tarp diržo ir ritinio, todėl išvengiama praslydimo.
Didesnis slėgis – tolygiai susuktas ritinys.
Pagrindas – tinkama presavimo kamera ir diržas kamera ir diržas
CPS – pastoviam slėgiui

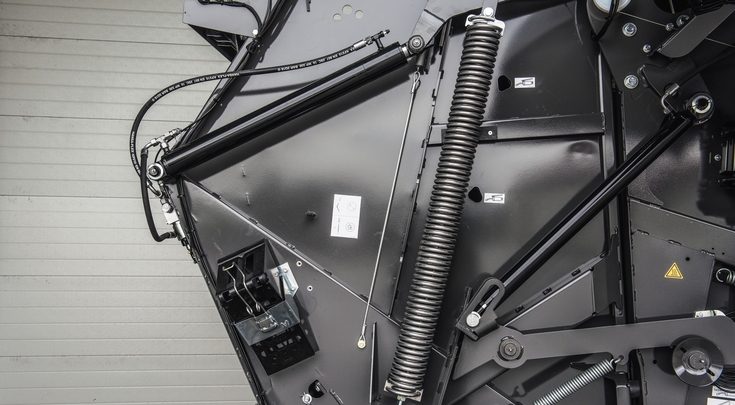

Norint pasiekti geriausių rezultatų, būtina tinkamai kontroliuoti ritinio tankį. Todėl visi kintamo tūrio Fendt presai turi pastovaus slėgio sistemą (CPS, angl. „Constant Pressure System“). Didėjant ritinio skersmeniui, ši sistema padidina slėgį ir taip užtikrina tolygų ritinio tankį viso ritinio formavimo proceso metu. Pastovus ritinio tankis išgaunamas balansuojant mechaninės ir hidraulinės įrangos veikimą. Iš pradžių, didelės spyruoklės įtempia diržą, kad būtų tinkamai ir dideliu greičiu pradėtas vynioti ritinys, taip ypač suspaudžiant vidinius sluoksnius. Ritiniui didėjant, diržų įtempimą pradeda reguliuoti hidraulinė įranga. Su uždara hidrauline sistema sujungti du cilindrai ritiniui didėjant proporcingai didina diržo įtempimą, kad būtų pasiektas nustatytas tankis. Taip gaunami puikiai sutankinti išoriniai sluoksniai.
Ypač stiprūs diržai
Keturi ištisiniai guminiai-sintetiniai diržai dėl jų išskirtinės traukos jėgos užtikrina, kad bus optimaliai suimami javai ir pakaks slėgio ritiniams vynioti. Du specialūs sintetinio audinio sluoksniai užtikrina, kad diržai atlaikys dideles tempimo apkrovas. Šie sluoksniai iki diržo gamybos yra gaminami atskirai, papildomai paliekant didesnį ilgį. Taip išvengiama problemų sudarant jungtis.

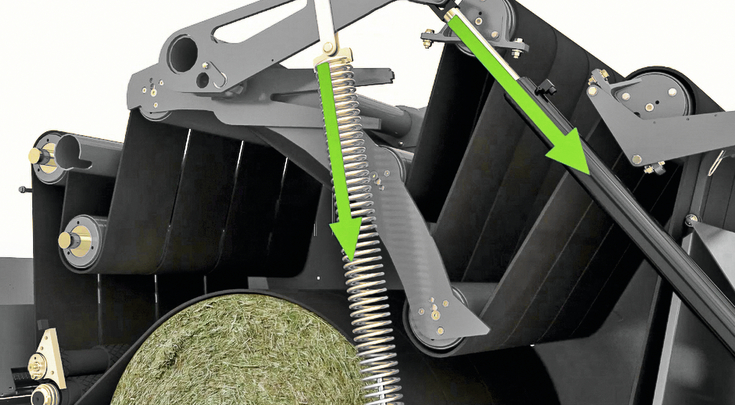

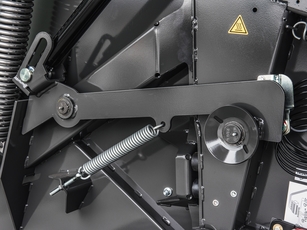

Vyniojimo proceso pradžioje slėgį į diržus perduoda galingos spyruoklės.
Dėl išmanios pakabos, didėjant ritiniui, galinis bortas juda žemyn.
Ritiniams formą suteikia keturi simetriškai išdėstyti ištisiniai diržai. Pavarą varo du varomieji ritiniai, tinkamai perduodami jėgą.
Diržą varo du priekiniai diržo vyniojimo ritiniai. Šie dvigubo vyniojimo ritiniai padeda visiškai patikimai suvynioti bet kokio tipo ritinį.

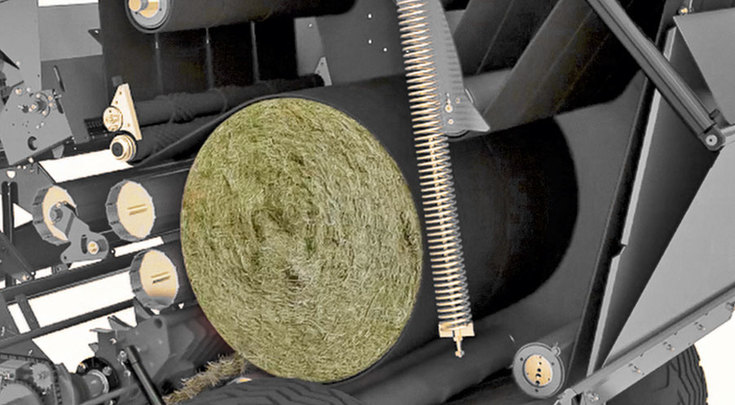

Iš pradžių kamera būna mažo dydžio, todėl ritinio šerdis iš karto pradedama patikimai formuoti. Taip susukami tobulos formos ritiniai.
Presavimo kamera: Kaskart puikiai suformuotas ritinys.
Padėtis tvirtai valdoma
Idealiai sutankintų ir tolygių ritinių paslaptis – Fendt preso galinis bortas. Jo konstrukcija ypač tvirta, todėl gali atlaikyti labai dideles apkrovas. Patentuota lanksti pakaba pasižymi išskirtiniais pranašumais.
Veiksmas: galinis bortas
Preso Fendt galinis bortas užtikrina, kad tankinimo procesas visada vyktų idealiai. Pradedant vynioti ritinį, galinis bortas yra aukščiausioje padėtyje, kad būtų suformuota tinkama šerdis. Didėjant skersmeniui, galinis bortas mechaniškai juda žemyn. Jis nustumia ritinius galo link. Taip sumažinamas spaudimas į tiekimo sekciją. To pasekmė yra didžiausias darbo našumas ir puikiai suformuoti ritiniai. Tolygiai paskirsčius slėgį mažiau dėvisi preso komponentai
Mechaninis galinio borto vožtuvas palaiko pastovų presavimo sistemos slėgį, kad būtų suvyniojami tikslaus skersmens ritiniai.

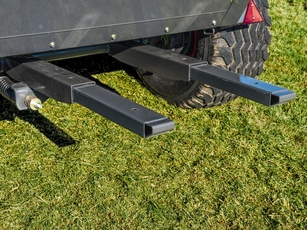

Ritinių atramą galima reguliuoti nenaudojant jokių įrankių. Su ja tinkamai nustatomas ritinių dydis ir apsaugoma nuo susidūrimo su galiniu bortu.

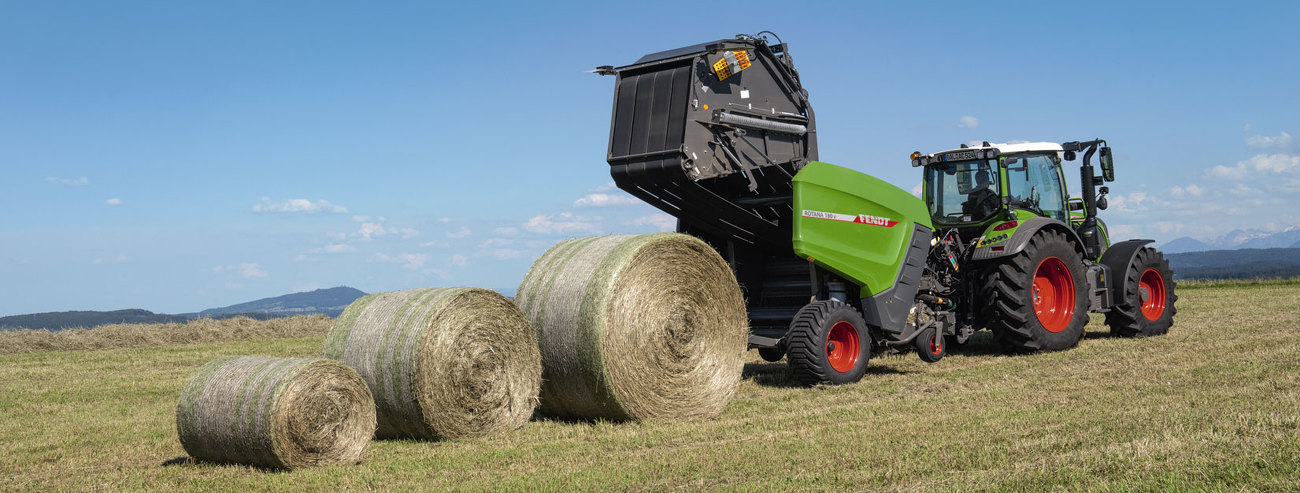

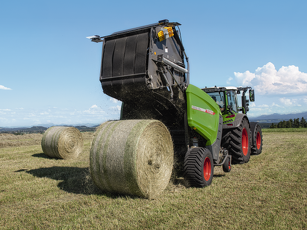

Greitai išstumiamas ritinys, trumpa prastova Tinklo virvės, paprastas ritinio išstūmimo valdymas ir Fendt traktorių bepakopė „Vario“ transmisija – pasiekiamas kitas operacijų atlikimo lygis.
